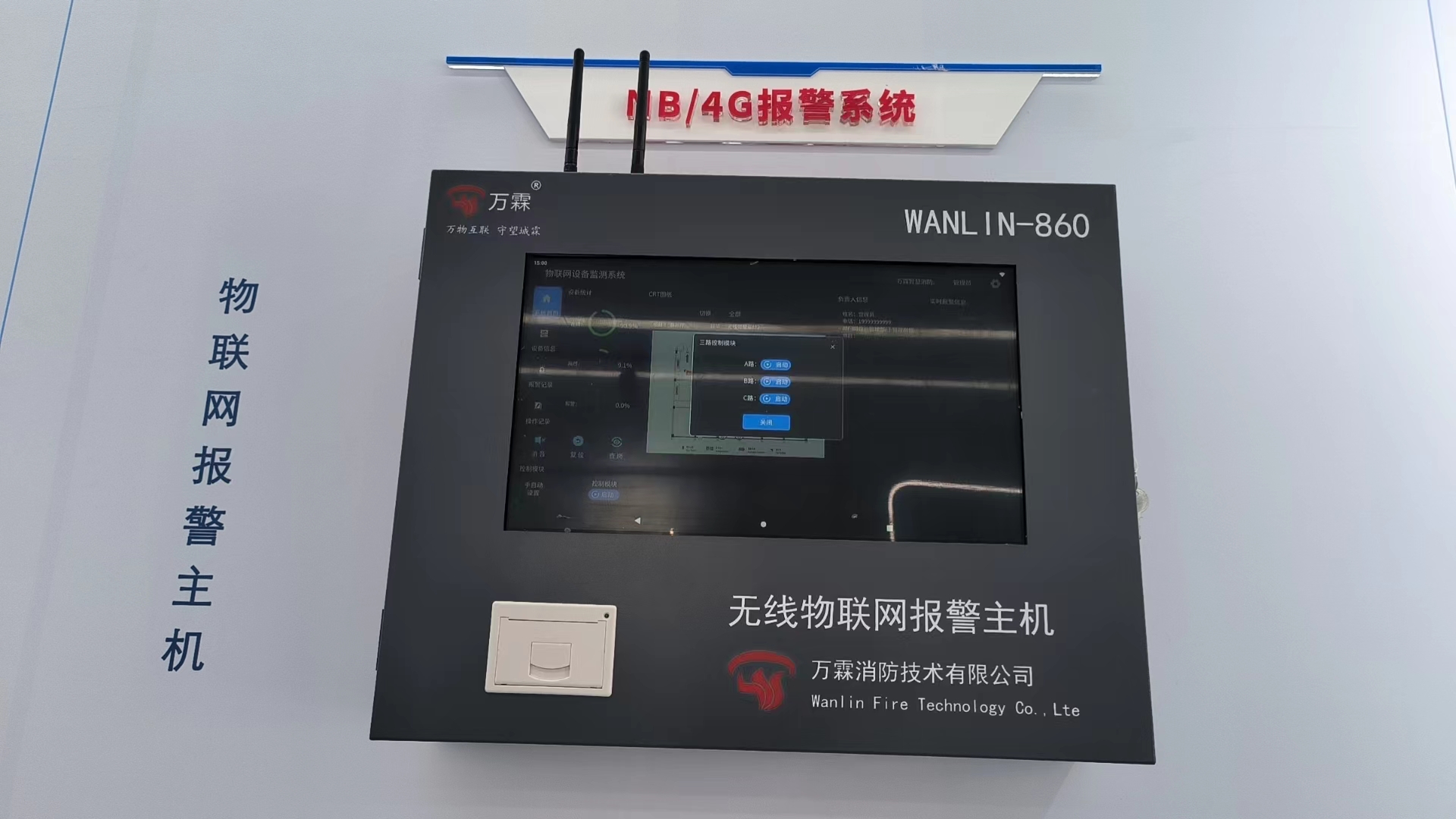

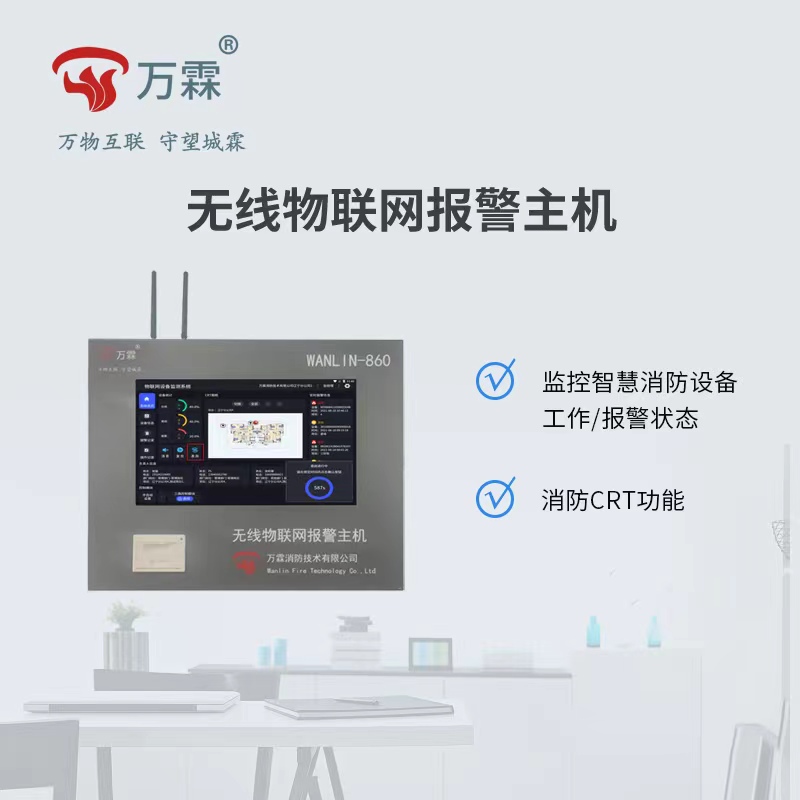

无线物联网报警主机

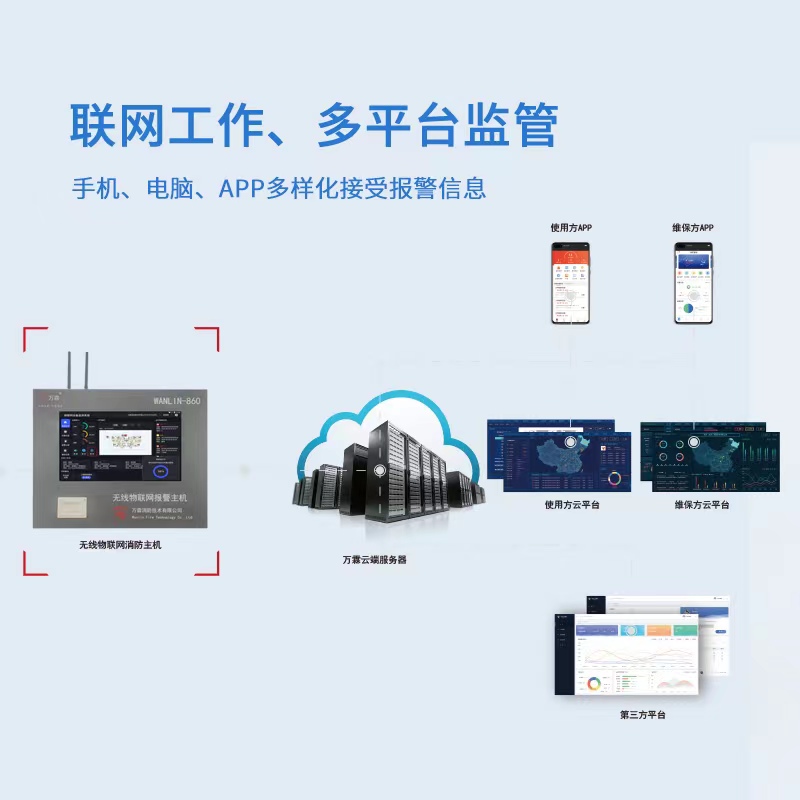

       WANLIN-860物联网报警主机是和电脑端平台配合使用的一个物联网监控设备。主要功能为：监控智慧消防设备的工作/报警状态、CRT图形显示功能、控制启动/关闭联动操作等功能，电脑端平台也可对WANLIN-860主机端进行主动/定时查岗。WANLIN-860物联网报警主机的所有信息与电脑端/手机APP平台同步，在报警信息处理级别中，物联网报警主机处在***高级。本主机广泛应用于不方便使用电脑或手机监控智慧消防设备报警信息的场所。大多数场景中使用WANLIN-860物联网主机监控报警信息更为方便。

产品特点：1. 可实时监测智慧消防无线报警设备的报警、故障等状态实现实时报警；2. 具有网线、WIFI、4G，三种联网方式；3. 主机自带备用电源，当主电故障后可自动切换为备用电源供电；4. 具有打印功能，当设备出现报警、故障等信息后打印机可打印汉字地址；5. 电脑平台可对物联网主机发起查岗功能，用来检测主机是否有人值守。

技术参数：1、触摸屏类型：电容触摸屏，表面硬度7H； 2、显示器尺寸：15.6英寸，显示比例16:9；3、主电输入：220V； 4、备用电源：DC12V 4.5AH；5、功率：24W； 6、打印机：5V热敏打印机；7、工作温度：0℃-50℃； 8、工作湿度：相对湿度≤80%(40℃、无凝结)；9、工作海拔高度：＜3000 米。

系统操作说明

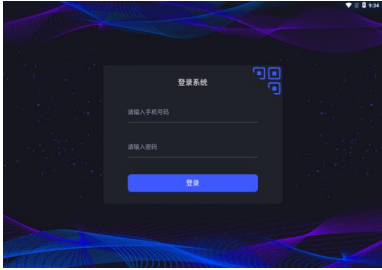

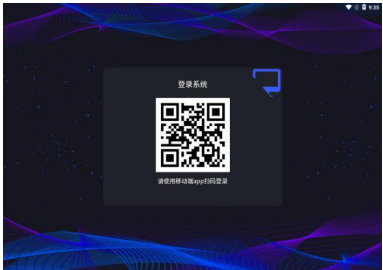

1、系统登录                                                        （2）通过消防CRT手机APP扫码登录

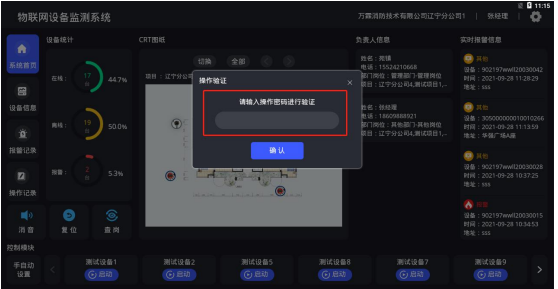

2、操作验证

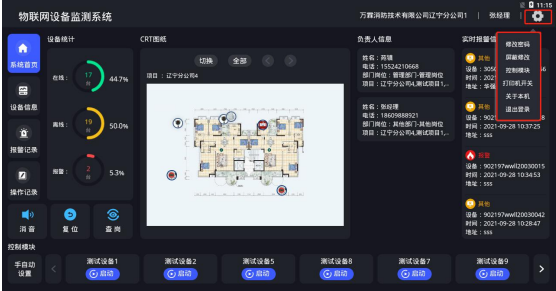

系统主页设置：860系统的修改密码、屏蔽修改、控制模块、打印机开关这些操作需要密码来进行验证才能修改（初始操作密码为用户的账号）

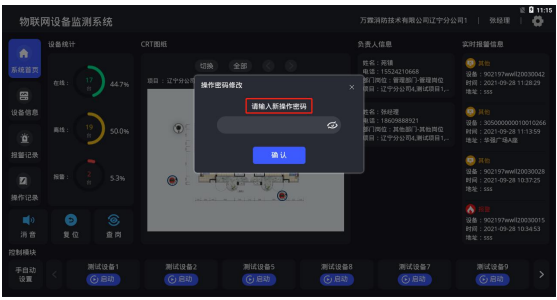

3、修改操作密码

修改密码是对操作密码进行修改（非登录密码）

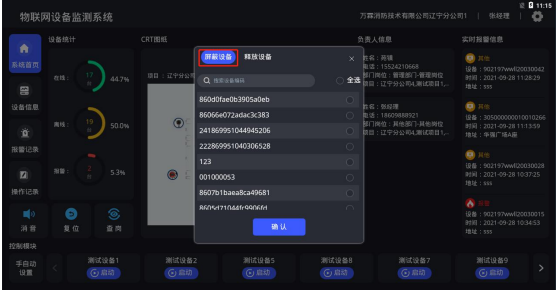

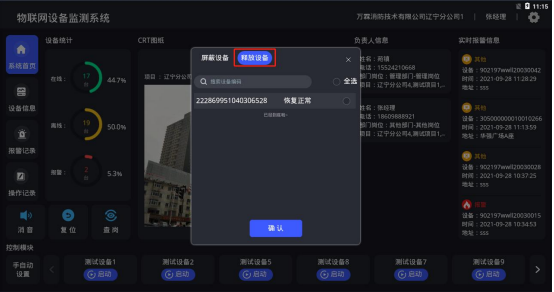

4、屏蔽操作

1、设备被屏蔽后当设备报警时860系统不会提示该设备报警信息

2、可通过释放设备来解除860系统对设备的屏蔽

5、控制模块

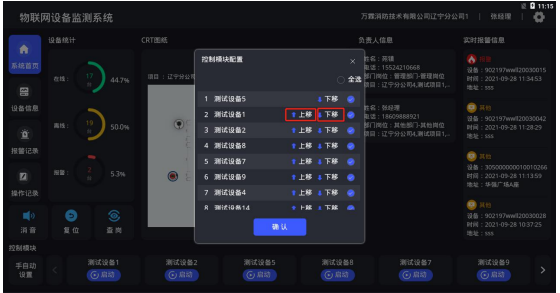

可通过选中设备来显示首页底部控制模块的显示用户可通过上移下移来调整控制模块的显示顺序

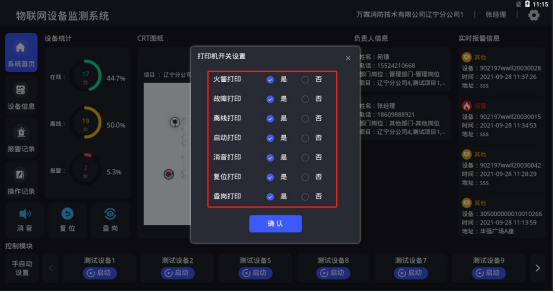

6、打印机开关

当860系统打印机可通过打印机开关设置哪些信息需要打印

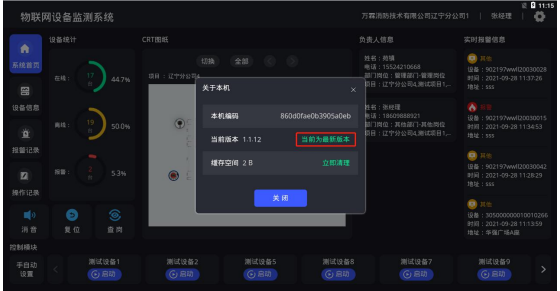

7、关于本机

查看860系统的一些信息如系统的本机编码，版本号、存储空间等。当860系统不是***新版本时‘当前为***新版本’的位置上显示的是‘检查更新’点击后可对系统进行手动更新。

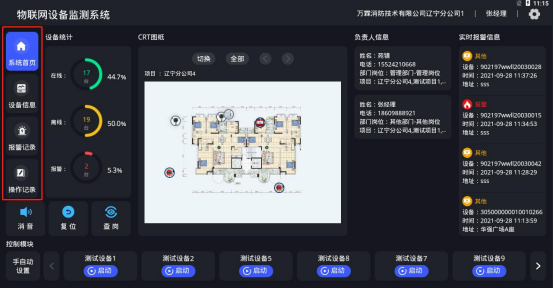

8、系统首页介绍

（1）、系统首页、设备信息、报警记录、操作记录可查看此设备基本信息

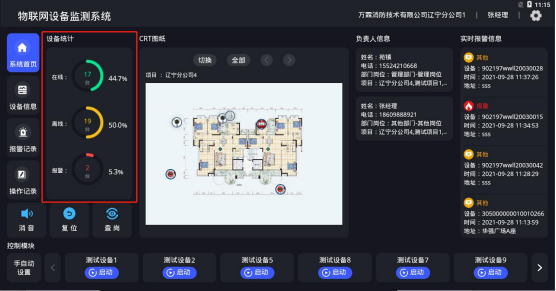

（2）、设备统计：可以查看所有在线离线报警设备的数量以及比例

8、系统首页介绍

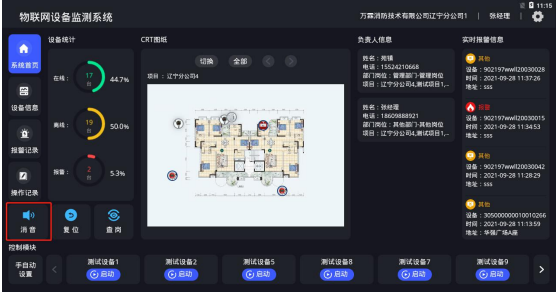

（3）、消音：当860系统出现报警时会有报警提示音，可通过消音来控制860系统是否启用报警提示音

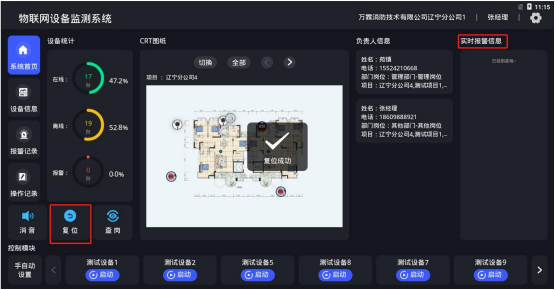

（4）、复位：在860系统中用户可通过复位操作来清除所有的报警信息。

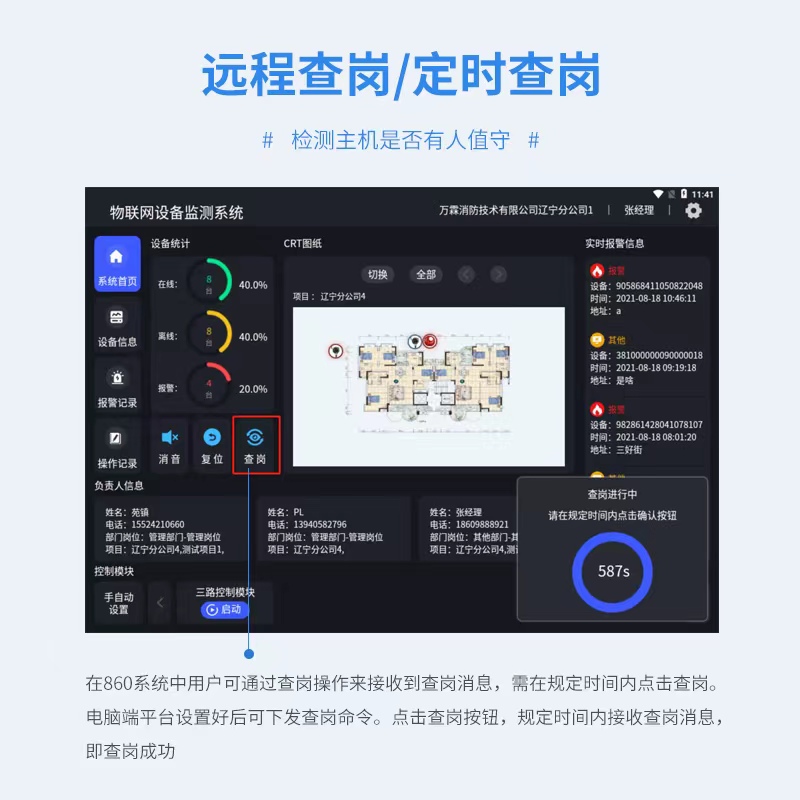

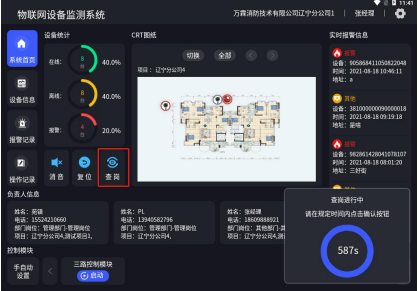

（5）、查岗：在860系统中用户可通过查岗操作来接收到查岗消息，需在规定时间内点击查岗。

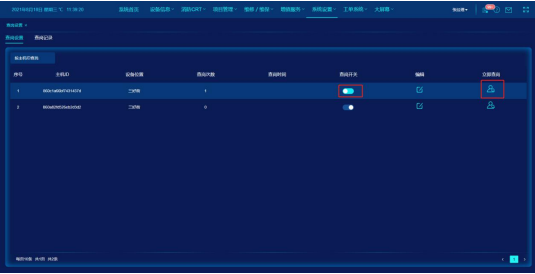

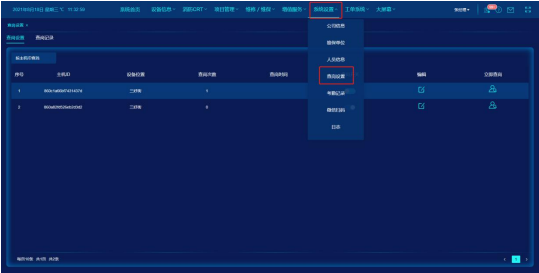

5.1、先登录消防CRT使用方云平台（www.xiaofangcrtcom）在系统设置里进入查岗设置

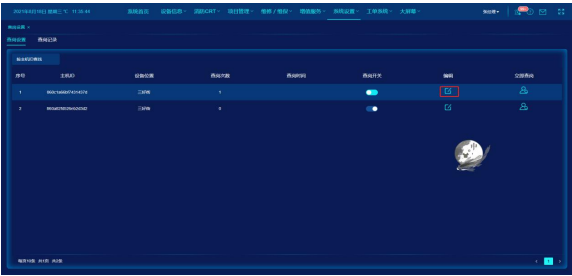

5.2、点击编辑修改查岗设置

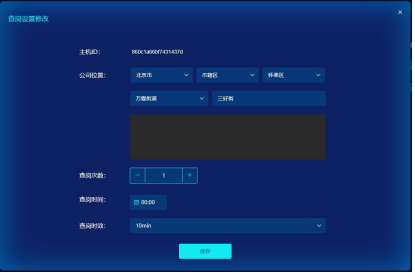

5.3、在弹窗中修改查岗次数、查岗时间来进行定时查岗的事件，通过查岗时效来控制查岗的有效时间。

5.4、通过查岗开关来控制是否启用查岗，可以通过立即查岗对860系统下发一条查岗。

5.5、电脑端平台设置好后可下发查岗命令。点击查岗按钮，规定时间内接收查岗消息，即查岗成功。

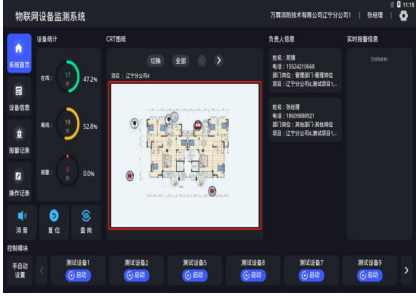

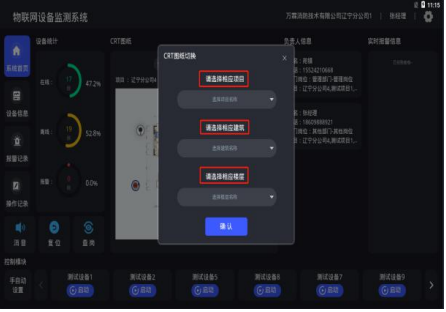

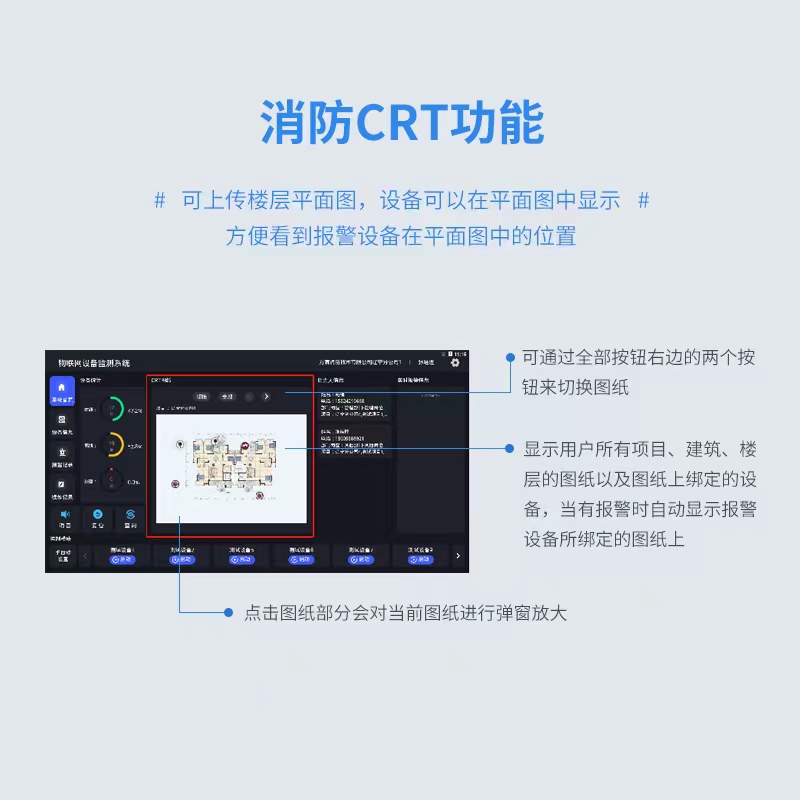

（6）、CRT图纸：显示用户所有项目、建筑、楼层的图纸以及图纸上绑定的设备，当有报警时自动显示报警设备所绑定的图

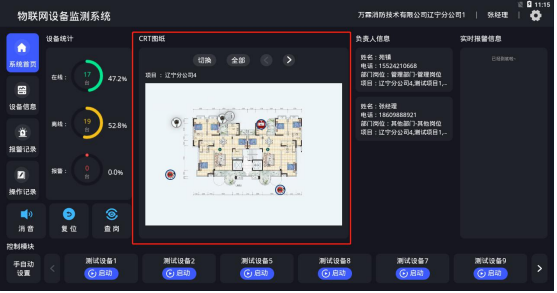

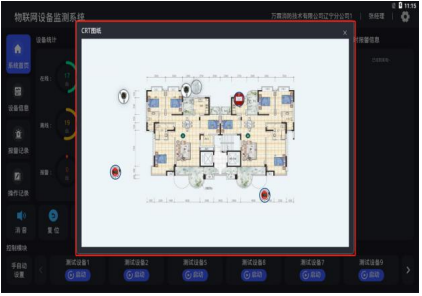

（6）、CRT图纸：点击图纸部分会对当前图纸进行弹窗放大

（7）、负责人信息：显示用户所有负责人的信息以便出现报警时方便联系对应的负责人

（8）、实时报警信息：当有设备报警时会显示该设备的报警信息。

（9）、控制模块手动、自动设置：当用户点击手自动设置会弹出控制模块配置弹窗来设置控制模块的手动自动状态

9.1、根据模块的状态会显示启动或者关闭的操作按钮，如果是一路控制模块点击后会启动或者关闭控制模块

9.2、如果是三路控制模块点击启动或者关闭按钮则会出现弹窗，在弹窗中根据A、B、C路状态显示启动或者关闭按钮，可对A、B、C路进行启动或者关闭。

9.3、点击启动或者关闭后需要时间来验证是否下发成功，当下方成功后860系统会提示成功

9、设备信息

（1）、当用户点击设备信息时会弹出二级导航，设备信息的二级导航是根据用户所拥有的设备来显示，只会显示用户所拥有的设备

（2）、点击二级导航后会进到设备列表根据设备的类型不同设备列表的显示也不同

（3）、右上角点击‘查看’按钮，可查看该设备的报警信息。

10、报警记录

（1）、点击报警记录后会出现一个二级菜单，分别为火警记录、故障记录、离线记录。

（2）、火警记录、故障记录、离线记录：可查看所有设备的报警信息，可通过开始时间、结束时间、项目、设备类型对报警列表进行筛选。

11、操作记录

（1）、点击操作记录后弹出二级菜单，分别为复位记录、消音记录、启动记录、查岗记录、关闭记录。

（2）、复位记录、消音记录等：显示860系统的所有操作人员和操作时间，可以根据开始时间、结束时间和操作人筛选来查看复位记录列表
